Cos'è una clip di terra per l'energia solare?

UN clip di terra , noto anche come clip di messa a terra O clip di messa a terra , è un componente piccolo ma essenziale utilizzato nei sistemi di montaggio fotovoltaici (FV). La sua funzione principale è quella di garantire la continuità elettrica e la messa a terra tra i moduli fotovoltaici e la struttura di montaggio solare, prevenendo così i rischi di scosse elettriche e proteggendo le apparecchiature da fulmini o correnti di guasto.

Perché la messa a terra è importante nei sistemi solari

La messa a terra è fondamentale per:

Sicurezza : Previene i rischi di scosse elettriche conducendo in modo sicuro le correnti di guasto a terra.

Protezione contro i fulmini : Fornisce un percorso per le correnti di sovratensione durante i fulmini.

Integrità del sistema : Riduce le interferenze elettromagnetiche (EMI) e garantisce un potenziale di tensione costante in tutto il pannello fotovoltaico.

Conformità al codice :La maggior parte degli standard elettrici nazionali e internazionali (ad esempio NEC, IEC) richiedono una corretta messa a terra per gli impianti solari.

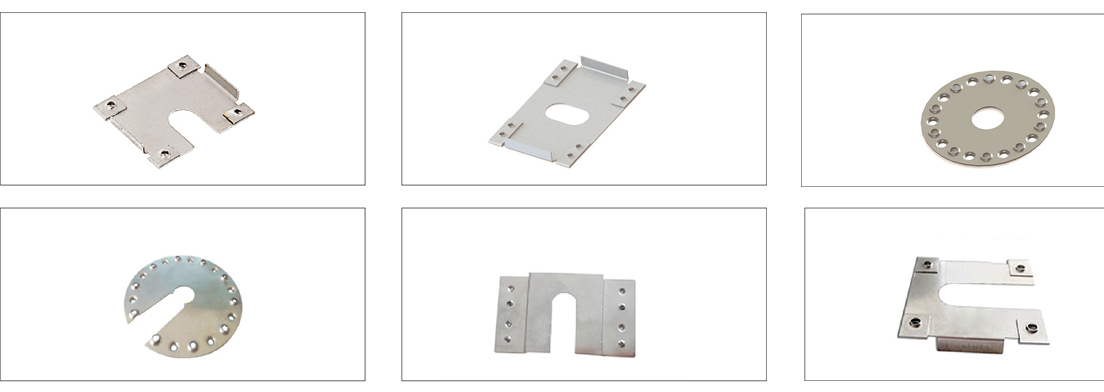

Caratteristiche delle clip solari per la terra

Materiale :
Di solito fatto di acciaio inossidabile (SS304 o SS316) per la resistenza alla corrosione e la durevolezza a lungo termine in ambienti esterni.

Progetto :

Le linguette affilate o appuntite perforano lo strato anodizzato dei telai o delle guide in alluminio, creando un contatto metallo-metallo .

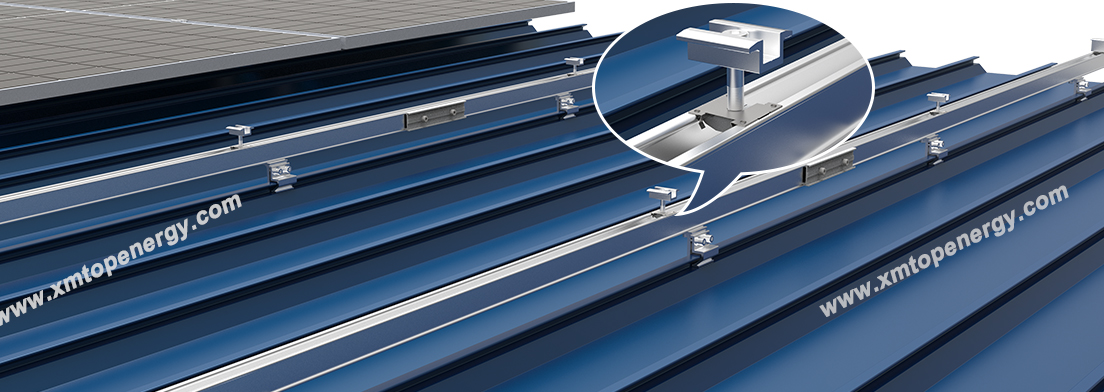

Progettato per adattarsi tra il telaio del modulo fotovoltaico e il guida di montaggio solare o tra due moduli e il morsetto centrale.

Può essere preinstallato su morsetti centrali O terminali di messa a terra .

Compatibilità :
Le clip di terra sono disponibili in diverse dimensioni e design per adattarsi a specifiche profili ferroviari , solare morsetti , E Spessori del telaio fotovoltaico .

Installazione :

Senza attrezzi o con un numero minimo di utensili richiesti.

Spesso agganciati direttamente alla rotaia o installati durante il processo di serraggio dei morsetti.

Applicazioni tipiche

Tra il telaio del modulo solare e la guida di montaggio (quando si utilizzano morsetti intermedi).

Tra due moduli (per collegare insieme i telai).

Come parte di un percorso di messa a terra che si collega a un terminale di messa a terra o a un cavo conduttore e quindi a terra.

Standard e certificazioni

Le clip di terra di alta qualità devono soddisfare gli standard elettrici pertinenti, come:

UL 467 (per la messa a terra e il collegamento delle apparecchiature)

IEC 61730 (standard di sicurezza per i moduli fotovoltaici)

Certificazione TÜV

Vantaggi dell'utilizzo delle clip di terra solari

Installazione facile e veloce
Non sono necessarie ulteriori forature o fili
Conveniente e durevole
Compatibile con la maggior parte dei sistemi di montaggio su rotaia
Garantisce la conformità agli standard di sicurezza internazionali

Conclusione

Clip di terra possono essere piccoli, ma svolgono un ruolo importante nel sicurezza, affidabilità e conformità al codice del tuo impianto fotovoltaico. Scegliere una clip di alta qualità e resistente alla corrosione garantisce prestazioni a lungo termine e tranquillità.

Se stai acquistando accessori per il montaggio di pannelli solari, assicurati di includere clip di messa a terra certificate come parte del pacchetto del sistema.
