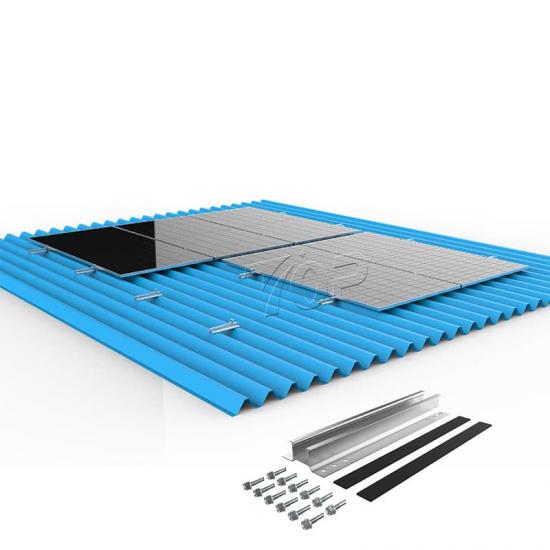

Sistema di montaggio solare Mini Rail per tetti in metallo trapezoidali

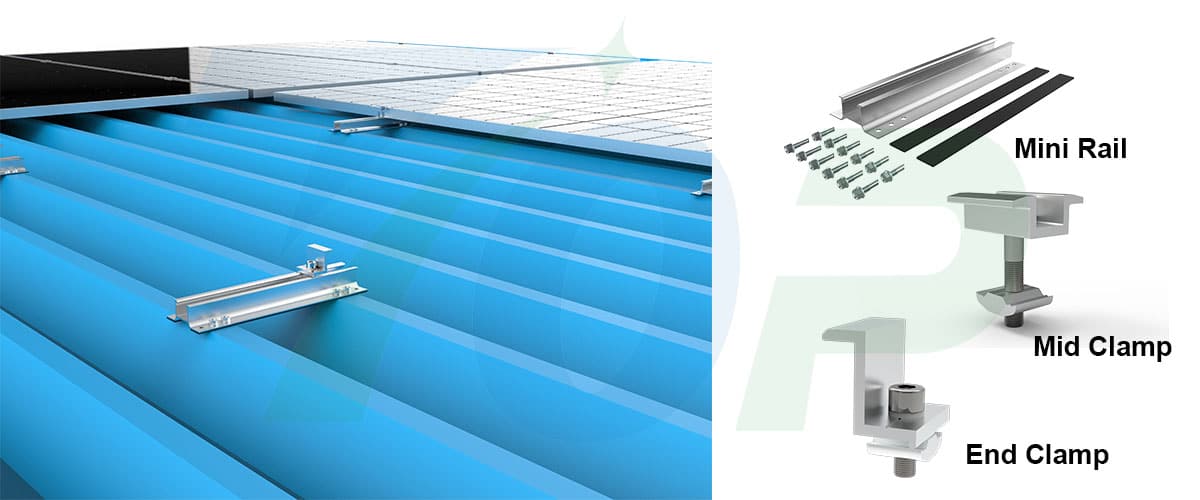

IL Sistema di montaggio Mini Rail è specificamente progettato per tetti metallici trapezoidali (ondulati) comunemente utilizzati in edifici commerciali e industriali. È realizzato in alluminio compatto rotaie corte In combinazione con morsetti intermedi e terminali, fissati con viti autofilettanti e strisce di gomma EPDM su entrambi i lati per migliorare l'impermeabilità e la stabilità, questo sistema consente un'installazione rapida, sicura ed economica dei pannelli solari senza compromettere l'integrità del tetto.

Specifiche del prodotto:

Caratteristiche del prodotto:

Sigillatura impermeabile su entrambi i lati
Ogni Mini Rail include Strisce di gomma EPDM su entrambi i lati della base. Fissata con viti autofilettanti, la gomma si comprime saldamente contro la superficie del tetto, formando una tenuta stagna sicura.

Leggero ed economico
Il design con rotaia corta riduce al minimo l'utilizzo di alluminio, abbassa i costi complessivi ed è facile da trasportare e maneggiare.

.Adatto perfettamente per tetti trapezoidali
Ottimizzato per l'uso su tetti in lamiera trapezoidale (ad esempio, tipo T18, T35, 470), senza richiedere la penetrazione completa del tetto o morsetti complessi.

Installazione rapida e semplice
I componenti modulari e il montaggio diretto riducono i tempi di manodopera e semplificano il processo di installazione.

.Aspetto pulito

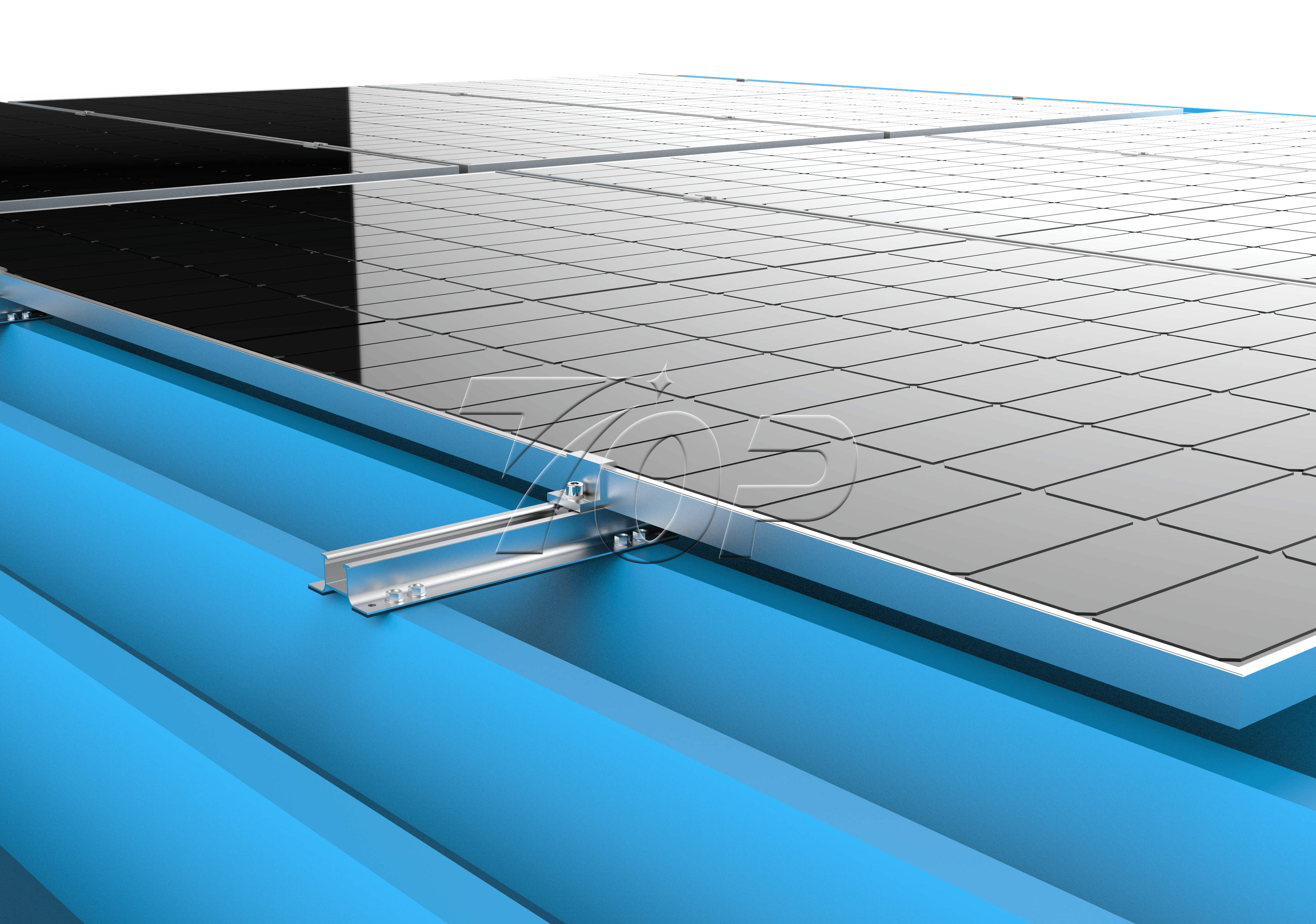

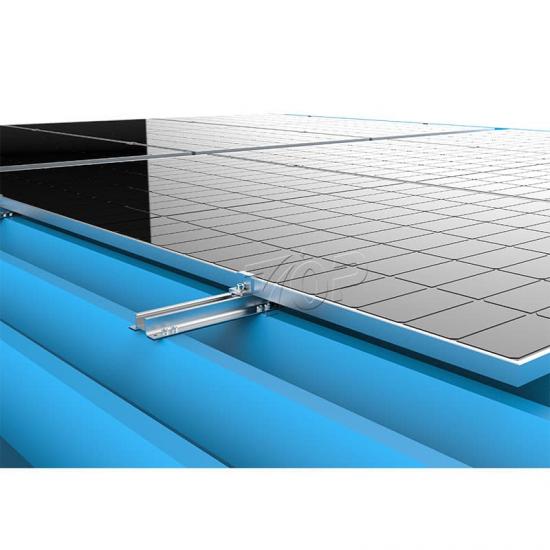

Il design a basso profilo nasconde le guide sotto i pannelli, garantendo un aspetto elegante e uniforme.

Istruzioni per l'installazione:

Segna e misura
Sulla base della planimetria, contrassegnare i punti di installazione lungo la cresta (nervature alte) delle lamiere trapezoidali del tetto.

Applicare strisce di gomma
Prima dell'installazione, fissare le strisce di gomma EPDM lungo entrambi i lati della base del Mini Rail.

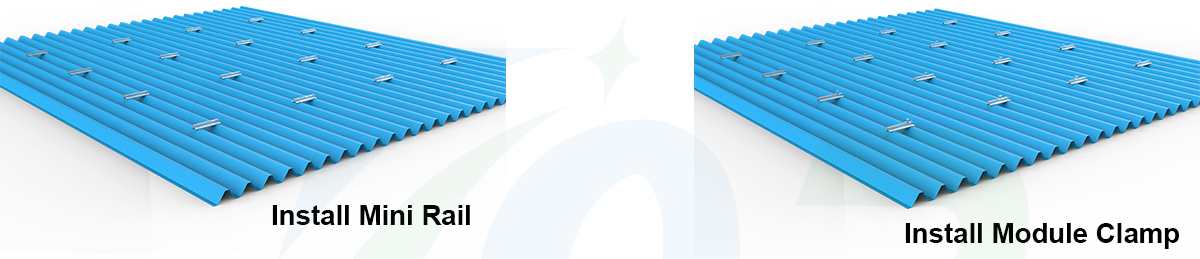

Riparare Mini Rail
Posizionare la rotaia nel punto contrassegnato. Fissare con viti autofilettanti al centro della rotaia. Le strisce di gomma si comprimeranno formando una guarnizione stagna.

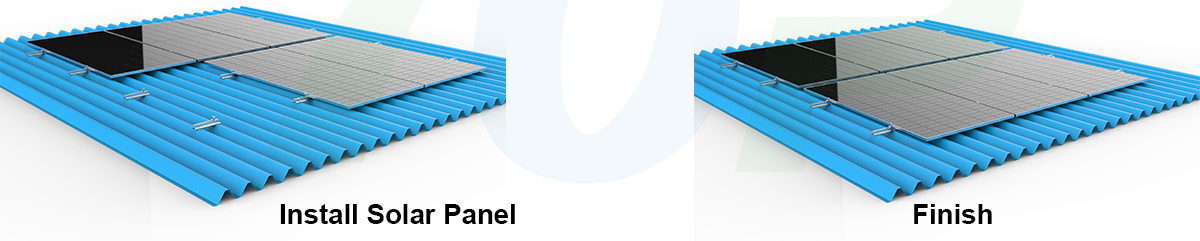

Montare i pannelli solari
Utilizzare i morsetti intermedi per fissare i pannelli adiacenti e i morsetti terminali per fissare i pannelli a entrambe le estremità.

Ispezione finale
Assicurarsi che tutte le guide siano fissate saldamente, che le strisce di gomma siano adeguatamente compresse e che non vi siano parti allentate.

Domande frequenti:

•
  D1: Questo sistema è adatto per tetti con aggraffatura verticale o aggraffatura?

  Risposta 1: No. Questo sistema Mini Rail è progettato solo per coperture in lamiera trapezoidale Per i tetti con giunti verticali si consiglia un sistema di morsetti non penetranti.
•
  D2: Come viene garantita l'impermeabilizzazione?

  A2: Durante l'installazione, le doppie strisce di gomma EPDM vengono compresse, creando una tenuta stagna tra la rotaia e la superficie del tetto, impedendo efficacemente l'ingresso dell'acqua.
•
  D3: Forare il tetto può comprometterne l'integrità?

  No. Le viti vengono posizionate sulla sommità rialzata della lamiera del tetto. Con una sigillatura adeguata, c'è nessun compromesso sulle prestazioni strutturali o impermeabili .
•
  D4: Quali profili del tetto sono compatibili?

  Compatibile con la maggior parte dei tetti metallici trapezoidali, inclusi i profili ondulati T18, T20, T35, T40, tipo 470, tipo 820 e simili.
•
  D5: Il sistema può essere personalizzato?

  Sì. La lunghezza delle rotaie, le dimensioni dei morsetti e i colori delle superfici (argento anodizzato o nero) possono essere personalizzati in base alle esigenze specifiche del progetto.
