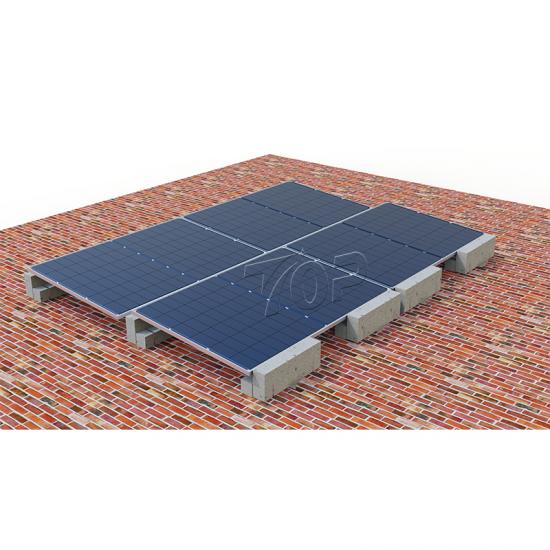

Una soluzione di montaggio fotovoltaico senza guide e senza fori per tetti piani. I moduli sono fissati direttamente alle gambe anteriori e posteriori, con blocchi di cemento come zavorra. Rapido da installare, leggero e ideale per progetti solari commerciali e residenziali.
Materiale:
AL6005-T5 aluminum alloy or ZAM-coated steelCarico di neve:
1.4 kN/m²Carico del vento:
60 m/sOrientamento pannello:
Portrait or LandscapeGaranzia:
10 YearsVita utile:

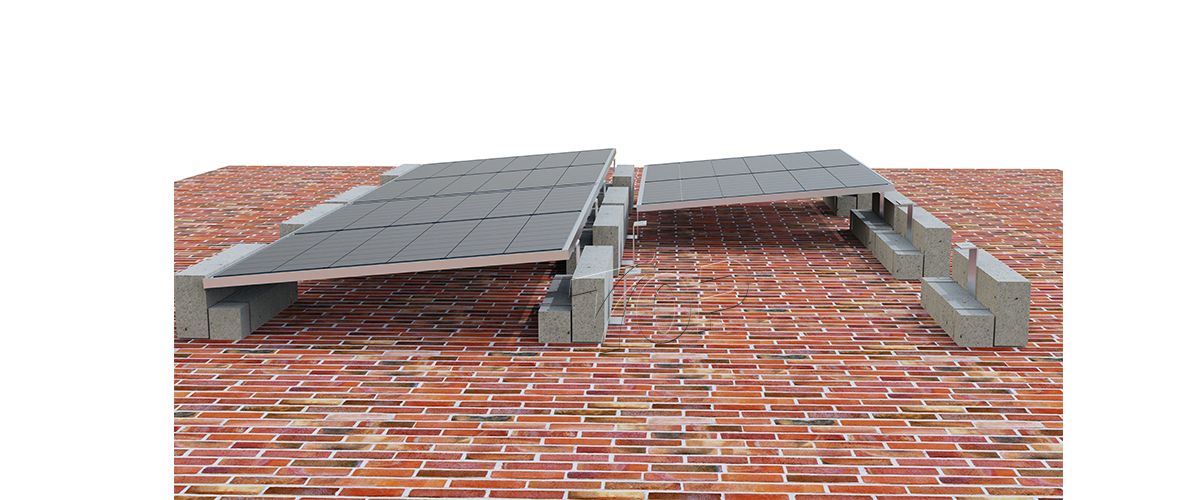

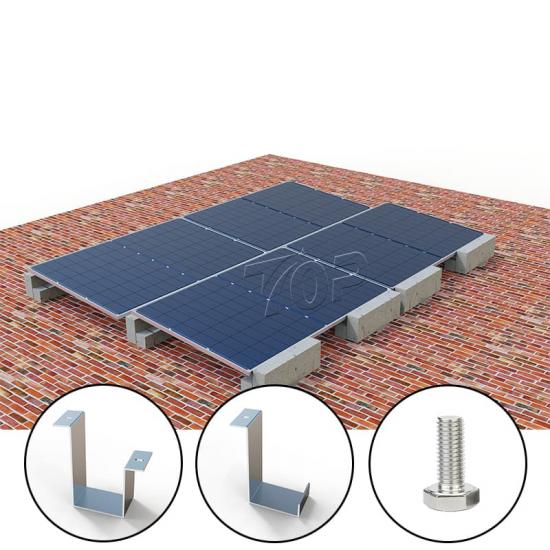

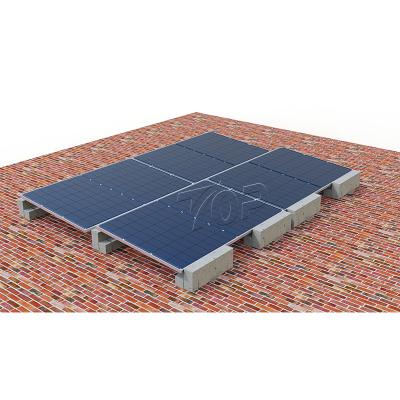

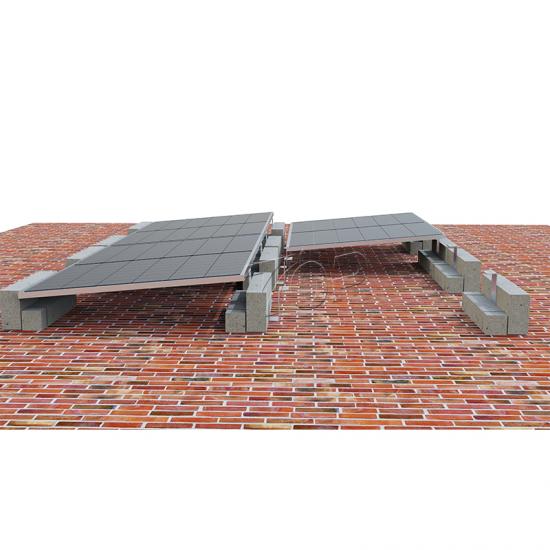

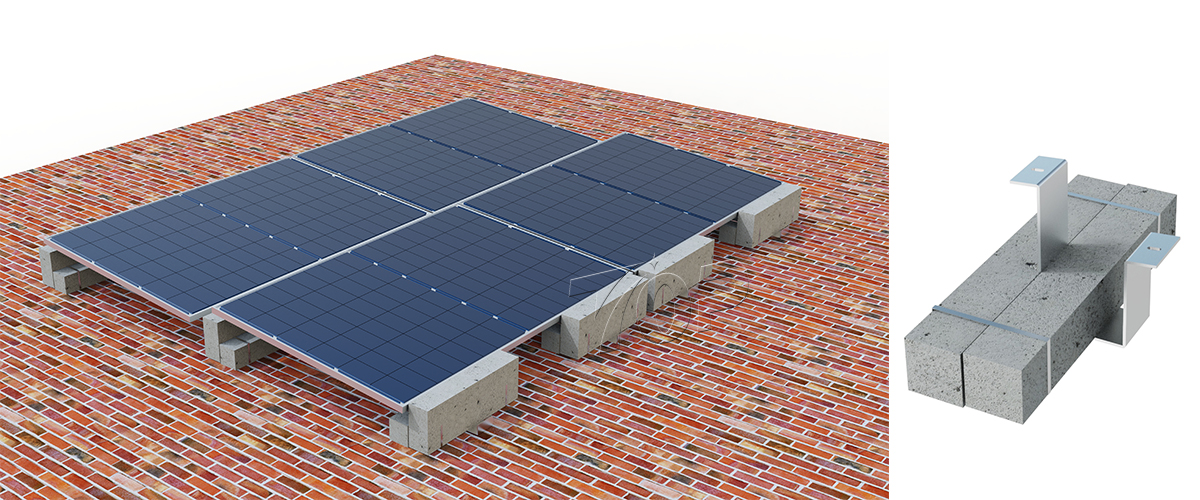

More than 20 YearsIl sistema di montaggio solare zavorrato monolaterale è una soluzione non perforante progettata per tetti piani in cemento o mattoni. Elimina la necessità di binari collegando direttamente i moduli fotovoltaici alle gambe anteriori e posteriori tramite fori per bulloni preforati. Grazie alla struttura semplificata e alla rapida installazione, è ideale per progetti solari su tetto sia commerciali che residenziali.
Specifiche del prodotto:
| Articolo | Specificazione |
| Tipo di montaggio: | Montaggio su tetto zavorrato su un solo lato, non penetrante |
| Angolo di installazione: | 5°–15° (personalizzabile in base alle condizioni del sito) |
| Tipo di tetto applicabile: | Tetto piano in cemento, tetto in mattoni |
| Orientamento del modulo fotovoltaico: | Paesaggio (orizzontale) |
| Tipo di modulo fotovoltaico: | Moduli cristallini incorniciati (mono/poli) |
| Metodo di montaggio: | Collegamento diretto tramite bulloni dal modulo fotovoltaico alle gambe anteriori e posteriori |
| Materiale – Componenti principali: | Lega di alluminio AL6005-T5 o acciaio rivestito ZAM |
| Elementi di fissaggio: | Acciaio inossidabile SUS304 |
| Zavorra: | Blocchi di cemento standard (non inclusi) |
| Carico del vento: | 40 metri al secondo |
| Carico di neve: | 1,4 kN/m² |
| Altezza della struttura: | Gamba anteriore: ~100–150 mm / Gamba posteriore: ~250–350 mm (in base all'angolo di inclinazione) |
| Garanzia: | 10 anni |
| Durata di servizio: | Più di 20 anni |
Personalizzazione facoltativa:
Ottimizzazione del progetto dell'angolo di inclinazione in base alla posizione del progetto (analisi del percorso solare)
Rivestimento in alluminio anodizzato o rivestimento anticorrosione ZAM
Componenti delle gambe preassemblati per ridurre la manodopera in loco
Accessori di messa a terra/messa a terra integrati
Caratteristiche del prodotto:
Progettazione non penetrante
Utilizza blocchi di zavorra in calcestruzzo per fissare il sistema senza danneggiare lo strato impermeabilizzante del tetto: ideale per tetti in cui la penetrazione non è consentita.
Struttura senza rotaie
I moduli fotovoltaici vengono fissati direttamente alle gambe anteriori e posteriori tramite fori preforati, eliminando la necessità di guide di montaggio. Ciò riduce i costi dei materiali e semplifica l'installazione.
Configurazione flessibile della zavorra
I blocchi di zavorra possono essere disposti in base al carico del vento specifico del sito e alla capacità portante del tetto, garantendo così un'affidabile stabilità del sistema.
Installazione rapida e conveniente
Un minor numero di componenti e un design standardizzato consentono una rapida implementazione e costi di manodopera ridotti: la soluzione ideale per installazioni su larga scala.

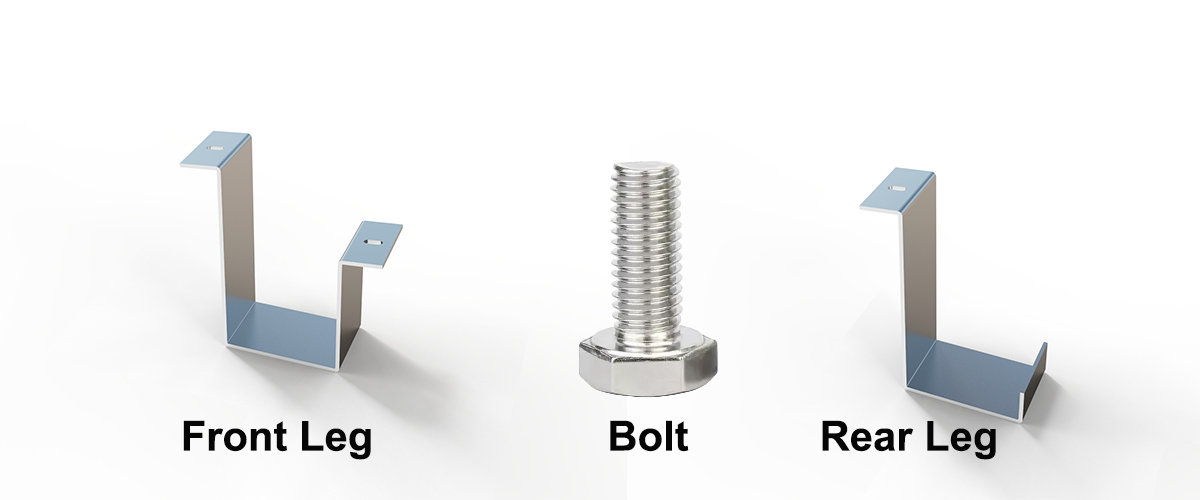

Componenti principali:
Zampa anteriore
Preforato per il fissaggio diretto al telaio del modulo. Realizzato in lega di alluminio resistente alla corrosione o in acciaio rivestito in ZAM (zinco-alluminio-magnesio).
Zampa posteriore
Fornisce supporto per l'inclinazione e si collega direttamente al retro del modulo. Insieme alla gamba anteriore, forma una stabile struttura di supporto triangolare.

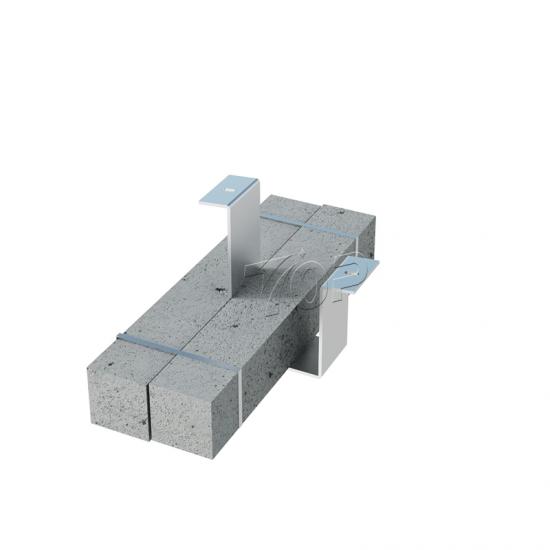

Piattaforma di base di zavorra
Può ospitare blocchi di cemento per fissare il sistema in posizione senza perforare il tetto. Progettato per facilità di installazione e lunga durata.
Scenari applicativi:
Tetti piani (cemento, mattoni, ecc.)
Edifici o siti storici con politiche di non perforazione
Impianti fotovoltaici temporanei o riposizionabili
Progetti solari distribuiti industriali e commerciali
